磁翻板液位計現場環境 磁翻板液位計的現場環境是否有爆炸危險、工作壓力和溫度、安裝條件、液位變化的速度，對磁翻板液位計的選型都有較大影響。如果是在有爆炸危險的場所使用，一般需要安裝防爆磁開關的遠傳磁翻板液位計，防爆的類型通常有本安與隔爆型兩種。如果儀表安裝在灰塵較大或潮濕的場合，則需要選用防護等級較高的磁翻板液位計等等。

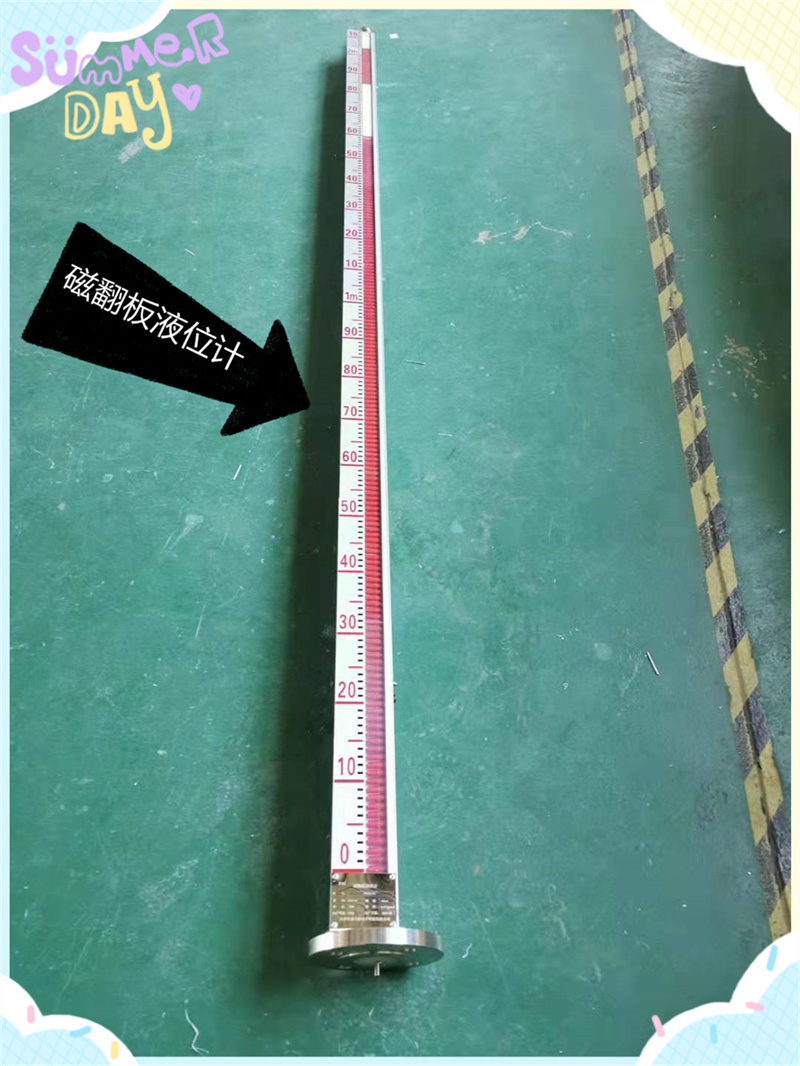

磁翻板液位計使用過程中的細節控制 為了避免在使用過程中出現問題，在使用過程中需要對以下節細節做好的控制:(1)不能夠讓有磁性的物質接近到磁翻板液位計以及周邊，固定不可以使用鐵絲，不然容易對磁翻板液位及的正常工作軌道造成不良影響;(2)要是用戶自行使用伴熱管路的時候，需要選擇的材料是非導磁材料，像是紫銅管等，后期的伴熱溫度按照具體的介質情況做實際確定;(3)磁翻板液位計的安裝:安裝的時候一定要保證是呈垂直狀態，磁翻板液位計和容器引管之間要另外安裝一個球閥，以便于后期的清洗以及檢修;(4)介質當中不能夠包括有固體雜質或者是磁性物質，以防止對浮子造成阻頓影響;(5)正式開始使用的時候，要求先對磁鋼進行正確的校正，將零位以下的小球調節變成紅色，而其他的小球?qū)⑵渥兂砂咨?(6)將底法蘭打開，在其中裝進一個磁性的浮子，這里需要特別注意的是浮子帶磁性的一頭需要朝上，不能夠在安裝的時候以倒裝的形式存在;(7)進行調試的時候要求將上端的引管閥門做敞開狀態，之后再以緩慢的速度將下端的閥門打開，好讓介質以穩定的狀態滲透進主導管內部，在其運行的過程中需要防止介質以快速的速度對浮子造成沖擊，而造成浮子發生劇烈的動蕩而影響讀取數據的準確性。正確的觀察磁性紅球與白球翻轉程度的正確性，之后再將下引管的煩悶關閉，并且將排污閥門打開，好讓主導管當中的液位降低，按照這項方法開展三次操作，每次操作都為正確顯示就可以將其投入到實際的運行工作中。磁翻板液位計有較大的使用范圍，日常應用過程中的維護工作量較大，為了降低其非故障問題在使用過程中需要按照正確的操作方式安裝使用，一旦出現問題要及時處理以將故障不良影響降至很低。 頂裝磁翻板液位計 在實際應用中，頂裝安裝也是較為常見的一種方式。適合于地下貯槽內液位的測量，或容器不適宜側面開孔，或容器側面安裝所需周圍空間過少，或者測量的介質粘度較大，這些往往需要采用頂裝的安裝形式，或者安裝在容器的底部。頂裝磁翻板液位計是直接安裝在容器頂部，它是通過浮球隨液面的上下浮動通過連桿帶動磁性浮球的上下移動去驅動外面的磁性指示器內的小翻片翻轉來實現液位的測量的。在安裝時磁翻板液位計的護導管和主體管必須保持垂直；連桿必須挺直插入，不能彎曲，主體管的傾斜度必須小于3°。若安裝高度達到4到5米時，建議在兩邊增加固定拉索，以保證儀表在現場有振動的、或遭到碰撞、大風天氣等較惡劣的環境下，不會受到損壞。頂裝磁翻板液位計與罐體的連接部分一般選配DN80或DN100法蘭連接，如果覺得牢固性不夠，還可根據實際情況選配更大規格的連接法蘭。 防爆型磁翻板液位計 防爆型磁翻板液位計則適用于易燃易爆的危險環境中，若需要電信號進行遠程傳輸，則可以與磁開關或遠傳變送器相配合使用，可以實現高低液位的報警動作和對液位遠程實時控制。除此之外，磁翻板液位計的防護等級均有IP65、IP66/IP67可選，這些都為安全生產帶來保障，使磁翻板液位計更為穩定。 磁翻板液位計的盲區 磁翻板液位計的盲區大小是根據量程大小決定的，量程小，則盲區小，量程大，則盲區大，一般都在30cm-50cm之間。只要安裝時考慮到盲區的影響，給予糾正就行。但是有很多領域，因為空間安裝條件的限制，這時選用盲區較小的磁翻板液位計。 保溫型磁翻板液位計 在較為寒冷的工況下，保溫型磁翻板液位計是一個很好的選擇，其中包括真空夾套型、蒸汽夾套型、電伴熱式保溫型等等，適用于測量液體的粘度較大、冬天易凝固的液體、溫度比較低或比較高的液體介質的測量。 遠傳磁翻板液位計 遠傳磁翻板液位計，無論采用哪種安裝方式，只要磁翻板液位計與遠傳變送器配套使用，都可以達到連接遠端傳遞信號的作用，從而讓磁翻板液位計實時傳送液位的情況，達到既能實時監控液位又能遠程控制液位的目的。 磁翻板液位計安裝注意事項 運輸過程中為避免浮子損壞將其從本體中拆出，安裝時，先將磁翻板液位計安裝好，再通過底部法蘭處將其放入(注意浮子重頭應朝上)。使用磁翻板液位計進行液體位置檢測時通常采用頂裝或者旁通管側裝的方式。將本體外裝磁翻柱指示器、液位開關和液位變送器，當液面位置發生變化時，磁翻柱指示器顏色發生翻轉，液位開關致使相應液位點發生動作，液位傳感器感應并輸出變化的電阻，經變送器轉換為電流信號進行輸出。 磁翻板液位計校準問題 按照檢定規程的描述，2m以下液位計需通過水箱裝置進行檢定，超過2m的還需用模擬法進行檢定[1]。但是，受大量程磁翻板液位計本身尺寸的限制，磁翻板液位計超過2m的液位計在實驗室的安裝存在問題，而規程對模擬檢定方法又未作具體說明。磁翻板液位計那么此類液位計能不能實現在線呢?歸納起來，需解決以下幾個問題:(1)液位計測量的介質密度范圍往往較寬，一般為0.8~1.2g/cm3，密度對液位計測量誤差的影響如何進行修正;(2)現場儲罐就汝如同一個黑匣子，如何確定液位參照點進行校準是一個關鍵的問題;(3)）磁翻板液位計儲液罐的安裝不可能是絕對豎直的，那么如何選擇測量標準器，怎么測，將會顯得非常重要。本文以帶電遠傳信號(4~20mA)的側裝式磁翻板液位計為例探討簡單而有效的現場校準方法，以期能夠達到在現場安裝條件下測量整個系統的液位誤差及其不確定度的目的，具有實際意義。
|
