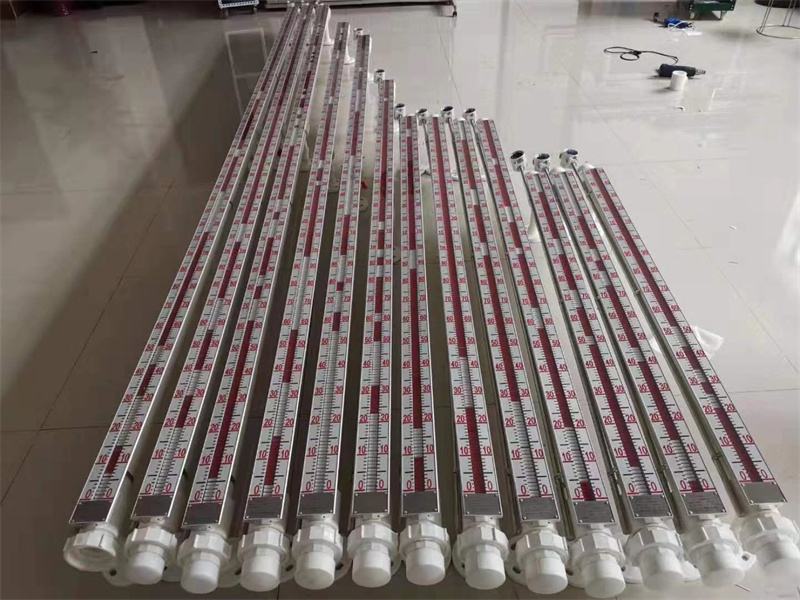

磁翻板液位計可以說是基于連通器和磁性耦合原理工作的。若被測容器中的液位發生改變時，浮筒內的磁性浮子也隨之上下浮動，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置，如圖2。一般地，當容器內液位上升時，翻片呈紅色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨纱瞬浑y理解，指示器的紅白交界處就是容器內液位的實際高度。
磁翻板液位計材質 磁翻板液位計正常使用的材質有304不銹鋼、316L不銹鋼、PP材質、PVC材質等，遇到腐蝕性強的測量介質必須選用304或316L作為基材的襯四氟、襯F46產品。 頂裝磁翻板液位計 在實際應用中，頂裝安裝也是較為常見的一種方式。適合于地下貯槽內液位的測量，或容器不適宜側面開孔，或容器側面安裝所需周圍空間過少，或者測量的介質粘度較大，這些往往需要采用頂裝的安裝形式，或者安裝在容器的底部。頂裝磁翻板液位計是直接安裝在容器頂部，它是通過浮球隨液面的上下浮動通過連桿帶動磁性浮球的上下移動去驅動外面的磁性指示器內的小翻片翻轉來實現液位的測量的。在安裝時磁翻板液位計的護導管和主體管必須保持垂直；連桿必須挺直插入，不能彎曲，主體管的傾斜度必須小于3°。若安裝高度達到4到5米時，建議在兩邊增加固定拉索，以保證儀表在現場有振動的、或遭到碰撞、大風天氣等較惡劣的環境下，不會受到損壞。頂裝磁翻板液位計與罐體的連接部分一般選配DN80或DN100法蘭連接，如果覺得牢固性不夠，還可根據實際情況選配更大規格的連接法蘭。 磁翻板液位計法蘭的尺寸 磁翻板液位計法蘭的尺寸一般是指法蘭與罐子的安裝接口對應的大小，比較常規的安裝尺寸有DN20、DN25、DN40、DN50、DN80等，當然也可根據儲罐的連接方式定制。 防爆型磁翻板液位計 防爆型磁翻板液位計則適用于易燃易爆的危險環境中，若需要電信號進行遠程傳輸，則可以與磁開關或遠傳變送器相配合使用，可以實現高低液位的報警動作和對液位遠程實時控制。磁翻板液位計的防爆等級，其中隔爆型磁翻板液位計磁開關/干簧管遠傳變送器），本安型磁翻板液位計磁開關/干簧管遠傳變送器）。除此之外，磁翻板液位計的防護等級均有IP65、IP66/IP67可選，這些都為安全生產帶來了的保障，使磁翻板液位計更為穩定和可靠。 磁翻板液位計報警 磁翻板液位計的控制與報警是通過干簧管或水銀觸點開關，根據液位的給定值動作，從而達到液位報警、控制和事故連鎖的目的。磁翻板液位計應用液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻板翻轉180度，當液位上升時，翻板由白色轉為紅色，當液位下降時，翻板由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
|
