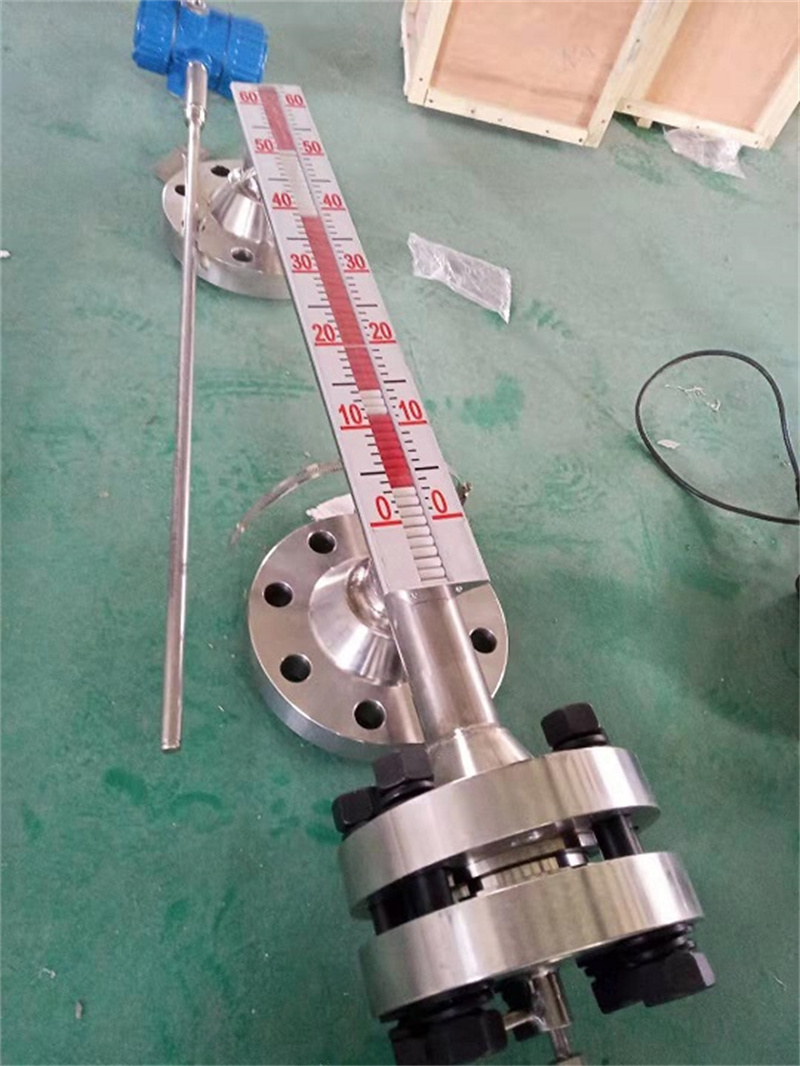

防腐磁翻板液位計安裝前：1、磁翻板液位計安裝前需打開下法蘭，將浮子放進浮筒內。2、了解或使用密度計準確測量被測液體介質的密度，并計算所配備的磁浮子的密度，二者之間的誤差可通過調整指示面板的上下位置進行適當修正，減少密度對測量誤差的影響，以確定儀表指示面板的零位，使液位指示準確。3、帶有磁開關裝置的磁翻板液位計，在主體安裝完后，需根據現場容器液位控制的要求，來確定磁開關的實際安裝位置，以達到液位控制的目的。氟塑料內襯防腐磁翻板液位計安裝時：在安裝磁翻板液位計時，應使主測量管保持垂直狀態，以保證磁浮球在主體管內能夠上下自如運動。過程連接法蘭與容器之間應加裝截止閥，以使磁翻板液位計在進行調試、檢修或清洗時，便于切斷物料。磁翻板液位計安裝完畢后，應用磁鋼進行校正，對翻柱來回導引一次，以使零位以下顯示紅色，零位以上顯示白色。防腐蝕襯氟磁翻板液位計調試校準：1、磁翻板液位計在調試時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩流入，避免液體介質帶著浮子急速上升。這時觀察磁性紅、白翻柱翻轉是否正常。然后關閉上下引液管閥門，打開排污閥讓主測量管內的液位下降，按此方法連續操作三次，翻柱如翻轉正常，儀表即可投入運行。2、帶有干簧管遠傳變送器裝置的磁翻板液位計，需進行液位零點和滿刻度的調試。在進行調試時，需通過零點電位器和滿量程電位器分別對液位零點和滿量程至少反復來回調整三次。使液位在零點時，電信號輸出顯示為4mA,液位在滿刻度時，電信號輸出顯示為20mA。
磁翻板液位計擴展閱讀： 磁翻板液位計配套要求 津制儀表（天津）有限公司一直高度重視，向前來咨詢的用戶耐心了解測量材質和工況特點，幫助用戶合理選型。不僅如此，津制儀表根據生產需要，磁翻板液位計應用中的多項技術難題，為便于現場觀察，磁翻板液位計的顯示面板采用加寬設計，適應用戶不同介質測量的需要，提供玻璃材質和不銹鋼材質備選。為確保產品質量，磁翻板液位計對磁耦合系統進行了科學設計，面板防護等級達IP66/67，顯示面板翻旗（也叫翻片）也能長期可靠工作，有效避免亂翻現象。為磁翻板液位計的高可靠性獲得了用戶的廣泛贊譽。 磁翻板液位計現場環境 日常應用中，遠傳磁翻板液位計的磁浮子偶爾會出現消磁的現象，消磁現象的出現會導致遠傳磁翻板液位計測量不準確。特別是高溫型遠傳磁翻板液位計(高溫高壓型遠傳磁翻板液位計）其使用溫度─般都超過180攝氏度，因此再去安裝拆卸具有一定的危險性。那么我們要如何避免遠傳磁翻板液位計出現消磁?首先，在采購磁翻板液位計前，要選用恰當?shù)挠泊挪牧稀１热邕x用溫度高于使用溫度20%以上、保證五年后剩磁超過臨界值的磁性材料。焊接（氬弧焊）時需要采取降溫措施，以避免磁浮子的磁性材料處的溫度超過磁性材料的溫度。磁浮子內填充惰性氣體(如氬氣)。訂貨時選用恰當?shù)男吞枺_(dá)到使用溫度不超過遠傳磁翻板液位計的標稱溫度;要按照廠家的產品說明書要求選用適當?shù)男吞枴Ｔ谑褂弥校S時觀察液位計的使用情況（能否正常服役)，還要記錄介質的實際溫度（(我們見過這樣的情況，實際使用溫度往往會高于參數表上的溫度，設計參數表的人可能忽略了某些因素)。 磁翻板液位計浮筒材質 頂裝磁翻板液位計工作的好壞與是否做到正確安裝是分不開的。在安裝時，應注意以下幾點：磁翻板液位計在安裝時護導管和主體測量管必須要保持垂直，上下浮球連桿不能彎曲，必須挺直插入；磁翻板液位計安裝位置應避開加液口，防止液位計護導管或浮球受到?jīng)_擊；安裝連接法蘭不宜選得太小，否則容易造成盲區過大，且因護筒小浮子運行阻力也較大，浮子運行容易卡住，一般安裝連接法蘭以不小于DN80為宜；在安裝防腐型液位計時，注意不要破壞防腐層，以使防腐層失效；在安裝高度達到4～5米時，建議在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境下，比如現場有振動的環境，或遭到碰撞，大風天氣等，不致受到損壞。 塑料型磁翻板液位計 頂裝磁翻板液位計的過程連接法蘭與側裝磁翻板液位計的連接法蘭有所不同，側裝磁翻板液位計的連接法蘭一般是兩個，呈上下對稱的，而頂裝磁翻板液位計的連接法蘭只有一個，而且如果是防腐式的連接法蘭，其工藝要求比普通側裝式要求要高很多。同樣的，不同的液體屬性和工況，應選擇相應壓力和直徑的連接法蘭與之相匹配。 保溫型磁翻板液位計 磁翻板液位計可以說是基于連通器和磁性耦合原理工作的。若被測容器中的液位發生改變時，浮筒內的磁性浮子也隨之上下浮動，浮子內的磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置，如圖2。一般地，當容器內液位上升時，翻片呈紅色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨纱瞬浑y理解，指示器的紅白交界處就是容器內液位的實際高度。 磁翻板液位計的盲區 防腐磁翻板液位計安裝前：1、磁翻板液位計安裝前需打開下法蘭，將浮子放進浮筒內。2、了解或使用密度計準確測量被測液體介質的密度，并計算所配備的磁浮子的密度，二者之間的誤差可通過調整指示面板的上下位置進行適當修正，減少密度對測量誤差的影響，以確定儀表指示面板的零位，使液位指示準確。3、帶有磁開關裝置的磁翻板液位計，在主體安裝完后，需根據現場容器液位控制的要求，來確定磁開關的實際安裝位置，以達到液位控制的目的。氟塑料內襯防腐磁翻板液位計安裝時：在安裝磁翻板液位計時，應使主測量管保持垂直狀態，以保證磁浮球在主體管內能夠上下自如運動。過程連接法蘭與容器之間應加裝截止閥，以使磁翻板液位計在進行調試、檢修或清洗時，便于切斷物料。磁翻板液位計安裝完畢后，應用磁鋼進行校正，對翻柱來回導引一次，以使零位以下顯示紅色，零位以上顯示白色。防腐蝕襯氟磁翻板液位計調試校準：1、磁翻板液位計在調試時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩流入，避免液體介質帶著浮子急速上升。這時觀察磁性紅、白翻柱翻轉是否正常。然后關閉上下引液管閥門，打開排污閥讓主測量管內的液位下降，按此方法連續操作三次，翻柱如翻轉正常，儀表即可投入運行。2、帶有干簧管遠傳變送器裝置的磁翻板液位計，需進行液位零點和滿刻度的調試。在進行調試時，需通過零點電位器和滿量程電位器分別對液位零點和滿量程至少反復來回調整三次。使液位在零點時，電信號輸出顯示為4mA,液位在滿刻度時，電信號輸出顯示為20mA。 磁翻板液位計的使用方法 磁翻板液位計在石油化工、食品、環保冶金等行業中應用廣泛，由于儀表密封性較好，介質不易外漏，所以非常適合用于易燃、易爆、有毒、腐蝕的液體測量。優點：測量浮筒為光滑的筆直管體，對于有顆粒、粘性、雜質的液體而言不易阻塞（如紙漿、泥漿、污水等）；無需接線即可工作，節能環保；所測得的體積流量受液體密度、粘度、溫度、壓力和電導率變化的影響非常小；讀數直觀、快速，可實時反應液位情況；與遠傳變送器和磁開關配套，可實現液位遠程監控及開關量控制功能。缺點：對于量程大小有一定限制，如果量程太大不便運輸，則需分段，便于運輸和安裝；無法測量氣體、蒸汽和含有較大氣泡的液體。
|
