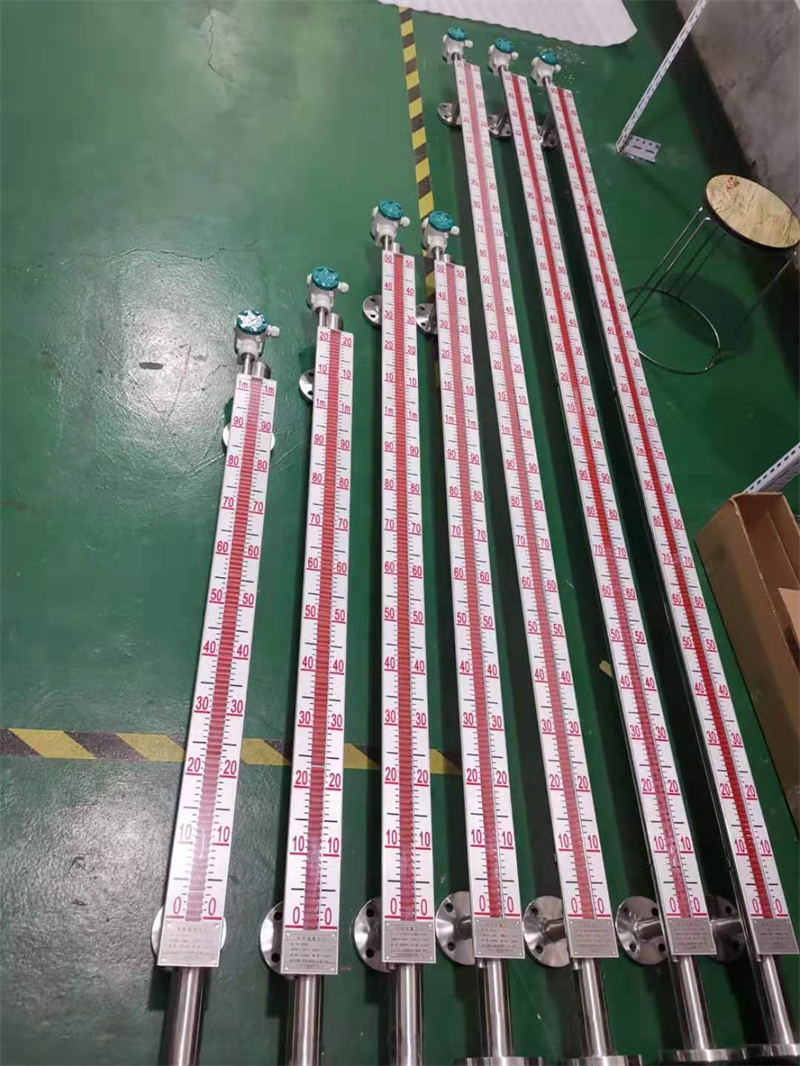

磁性翻板液位計是一種在大型罐區非常常見的液位測量儀器。它是根據浮力原理制作的。磁性翻板中的浮子在主體內（與容器相連），隨著被測介質液位的升降而上下浮動。內浮子的磁性部件被用來吸引翻板中的指示器，直接地指示被測容器中的液位變化。可直接用于觀察各容器介質的液位高度。非常適用于石油、化工等工業領域的液位指示，用于各種塔、罐、罐、球形容器、鍋爐等設備的介質液位檢測。由于磁性翻板液位計具有結構簡單、觀察直觀、清晰、無堵塞、無滲漏、安裝方便、維護簡單等優點，特別受用戶歡迎。磁翻板液位計有兩種安裝方式:側裝和頂裝。無論哪種方式，遠程傳輸裝置都可以捆綁，這樣液位計就可以就地顯示液位，遠程監控液位。捆綁后的磁翻板液位計可稱為遠程磁翻板液位計。磁翻板液位計包括不銹鋼、不銹鋼襯四氟乙烯和塑料表面。根據介質溫度、壓力和腐蝕強度的不同，正確選擇材料。廣泛應用于化工企業，具有顯示直觀、安全可靠、故障少的優點。彌補了玻璃板(管)液位計指示清晰度差、易破裂等缺陷，全過程測量無盲點，顯示清晰，測量范圍大。
磁翻板液位計工作原理 磁翻板液位計可以說是基于連通器和磁性耦合原理工作的。若被測容器中的液位發生改變時，浮筒內的磁性浮子也隨之上下浮動，浮子內的磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置，如圖2。一般地，當容器內液位上升時，翻片呈紅色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨纱瞬浑y理解，指示器的紅白交界處就是容器內液位的實際高度。 磁翻板液位計面板視窗透明板材質 根據被測量介質的不同特性，磁翻板液位計選擇相應的浮筒材質和顯示面板材質，面板視窗透明板材質。無論鋁合金面板或塑料面板，面板視窗透明板材料可以選用普通玻璃或亞克力：普通玻璃是一種無機非金屬材料，其由多種無機礦物制成，主要成分為二氧化硅和其他氧化物。由于玻璃具有通透性好、便于現場觀察、性能穩定、與大部分液體不起化學反應等特點，普通玻璃多被用來制作顯示面板視窗的透明板。亞克力又稱為有機玻璃，化學名為聚甲基丙烯酸甲酯。作為一種可塑性高分子材料，亞克力的生產成本高，制作難度大。但由于其具有透光率高（達92%以上）、化學性能穩定、韌性好不易損壞的特點，多被用于替換普通玻璃面板用于滿足現場復雜工況或客戶的特殊要求。 磁翻板液位計調校中偶然會發現浮子上下挪動不夠靈敏！ 現場調校中偶然會發現浮子上下挪動不夠靈敏。這大多是由于液位計裝置不當惹起的，此時要留意上下法蘭的中心能否在一條線上，能否與程度面垂直。普通來說，與程度面夾角最好不小于87度，假如偏向較大，可能會影響浮子的順利挪動。 磁翻板液位計的使用方法 磁翻板液位計玻璃板外形的可以直接使用進行容器內部介質液體高度的觀察，在石油、化工等工業領域的液位指示使用過程中效果良好，此項液位計的結構相對簡單，觀察起來更為便利，且視野清晰，不會出現堵塞和滲漏的問題，安裝起來難度更小，維修難度也更小。一旦出現玻璃由于意外問題發生:損毀的情況下，其中的鋼珠變回在容器內部壓力的作用下直接實現密封動作，以避免容器當中的液體出現外滲的問題，同時也保證了當時使用人員的安全性。 磁翻板液位計材質 磁翻板液位計正常使用的材質有304不銹鋼、316L不銹鋼、PP材質、PVC材質等，遇到腐蝕性強的測量介質必須選用304或316L作為基材的襯四氟、襯F46產品。 磁翻板液位計安裝形式 磁翻板液位計按照安裝形式劃分，常見的有側裝磁翻板液位計和頂裝磁翻板液位計兩種。底裝磁翻板液位計安裝于罐體的底部，但較為少見。側裝磁翻板液位計主要應用于大型罐體中，如儲油罐、消防水罐、成品罐、原料罐等，其測量范圍可隨意選擇；頂裝磁翻板液位計一般應用于球形罐、臥式罐、地下罐等，但由于頂裝磁翻板液位計缺少支撐，因此建議其長度高不要超過5米，否則建議在儀表兩側增加固定拉索。
|
