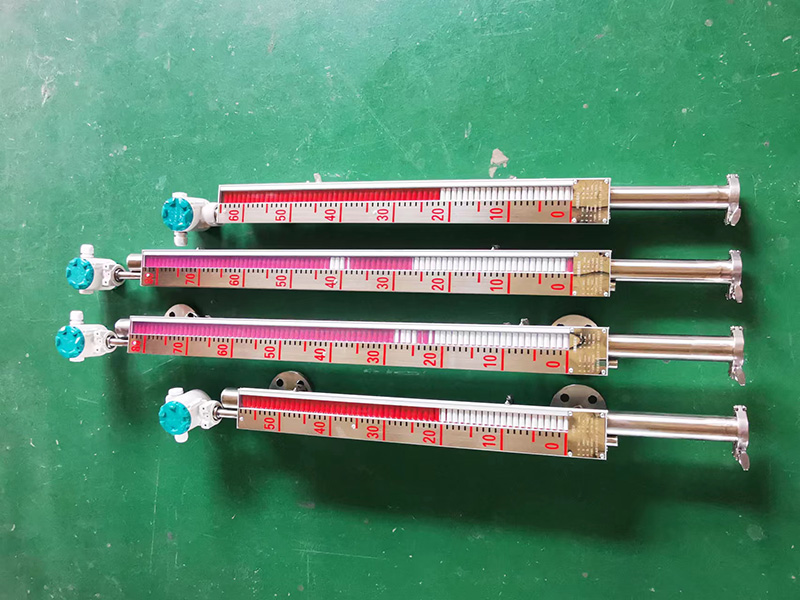

磁翻板液位計是罐和鍋爐中常用的液位測量儀器。如果磁翻板液位計僅作為現場顯示，則無需任何電氣設備即可讀取當前液位數，非常直觀。此外，由于儀器原理簡單，結構安裝方便，性能穩定，一直是就地液位測量的首選儀器類型。磁翻板液位計在使用過程中偶爾會出現一些異常情況。由于其結構簡單，故障排除并不復雜。本文通過在實際情況下進行處理分析。 鍋爐的連續排放排放，又稱表面污水排放，是從鍋爐水表面連續排放濃度的鍋爐水，以減少鍋爐水中的鹽、堿、硅酸和懸浮渣，防止鍋爐水濃度過高，影響蒸汽質量。 1.鍋爐連排正常運行控制。 鍋爐連續排放出口位于蒸汽袋內0水位線下約50mm處含鹽濃度高的蒸汽袋表面爐水通過A或B調節閥（一備）進入連續排放容器（以下簡稱連續排放），蒸汽進入除氧器，濃縮爐水通過連續排水位調節閥進入固定排放容器，蒸汽進入大氣，污水進入溝。連續排放的水位由疏水閥控制。正常情況下，水位控制在200-400mm。水位控制信號來自平衡容器差壓變送器。此外，連續排設有磁性翻轉板液位計，可檢查水位。 2.#1鍋爐連排水位異常。 #1機組自2014年8月28日啟動以來，連排CRT上顯示的水位滿量程，連排排水閥的開度長期處于100%。 檢查后，#1爐連排正確運行，各閥門位置正確，連排壓力略高于除氧器壓力。但就地磁翻板液位計的水位為0，確認當?shù)卮欧逡何挥?jì)的蒸汽。水側隔離閥已打開。打開磁翻板水位計的污水排放閥只排放少量水，后面全是蒸汽。此時，#1爐連排進口A調節閥開度為2.5%，B為0%。檢查試驗打開#1爐連排排水閥旁路閥。1小時后，水位沒有變化。初步判斷#1爐連排內無水，連排水位計變送器故障，因此入缺通知儀控制處理。 8月29日，在白班，儀器控制人員更換水位變送器后，發現CRT仍顯示全范圍。維修人員應檢查磁翻板的水位計，并用外部磁鐵確認內部磁翻板的正常運行。 8月29日，白班化學控制報告:#1爐給水鈉離子超標(Na+24ug/L)，因此操作人員將#1連排A調節閥的開度從2.5%調整到8%。截至8月30日凌晨01:11，化學通知#1機給水鈉離子仍超標(Na+22ug/L)。上午07:02，化學人員再次測試，發現#1機給水鈉離子超標至Na+29ug/L。接下來的幾天，化學試驗給水鈉離子一直超標。 9月2日白班，儀控維修會同操作人員再次調查，未發現異常。 9月3日，白班再次檢查#1爐連排系統各閥門狀態： (1)關閉電動隔離閥后，連排當?shù)貕毫Ρ砻黠@上升，說明管道正常。 (2)打開連排就地磁翻板液位計下部排污閥仍基本無水，只排放蒸汽。 (3)#1爐連排調節閥A、B。關閉閥門1小時后，發現連排水位沒有明顯變化。 (4)打開#1爐連排排水閥旁路閥，1小時后發現連排水位沒有明顯變化。 此后，由于#1爐熱試驗和連續排至熱水箱管道的消缺，#1爐連續排兩次撤離運行。調查暫時中斷的原因。9月3日，白班、9月5日和9月8日經常發現#1機精處理高速混床失效。每次精處理高速混床退出再生后，凝結水指標恢復正常，給水鈉離子指標也有所改善。 9月8日夜班，操作人員繼續調查#1爐連接排水位，懷疑#1機給水鈉離子超標與#1爐連接排放蒸汽帶水有關。因此，稍微打開#1爐連接排水閥旁路閥（約2圈），觀察#1爐連接排水位和給水水質。6小時后，發現#1供水鈉離子指標從9.22ug/L下降到3.33ug/L。初步判斷#1爐連接CRT水位正確，當?shù)卮判苑D(zhuǎn)板水位不準確，#1爐連接排水應滿，而不是無水。因此，關閉#1蒸汽袋至連接排水調節閥B前隔離閥，關閉#1蒸汽袋至連接排水調節閥A前隔離閥，發現#1爐連接排水位明顯下降，連接排水位正常后自動輸入連接排水閥。此后，#1爐連接排水位控制在正常水位，#1機給水鈉離子不再超標。 3.#1鍋爐連排水位異常原因分析。 01.分析了供水鈉的原因 由于#1爐連續排滿水，蒸汽包裝的高鹽污水在連續排放中沒有足夠的鹽量高的水滴被蒸汽帶入除氧器，污染除氧器內的水質，給水鈉離子超標。 # 由于蒸汽包裝壓力高（額定負荷超過18MPa），連續排水調節閥的閥芯在高溫高壓介質的沖刷下長期磨損嚴重，調節失效。雖然連續排水B調節閥處于全關位置，但泄漏流量仍然很大，連續排水管道受管道直徑的限制，排水量有限，即使進入連續排水過大，最終導致連續排水長期滿水。當機組負荷高時，蒸汽包裝壓力高，汽包裝壓力高，進入除氧器的二次蒸汽攜帶水增加，給水鈉離子指數增加；當機組負荷降低時，蒸汽攜帶水減少，給水鈉離子指數減少。 02. #1爐連續排水長期未發現和解決的主要原因是當?shù)卮欧逡何挥?jì)的錯誤顯示。在小修理過程中，維修人員發現其內部浮球已卡在底部，浮球的位置剛剛堵塞了下部污水出口，導致運行過程中連續排水。磁翻板液位計顯示為0，打開下部污水排放閥后無大量排水。浮球堵塞的原因是磁翻板液位計下部水側連接管焊接處理不均勻，間隙小。經過長時間運行后，由于結垢，間隙進一步減小。#1爐停止后，連續排水，浮球位于底部，卡在這里，導致顯示不準確。 磁翻板液位計主要應用于電廠。磁翻板液位計故障常見于磁翻板或浮球磁性減弱、磁翻板卡澀，導致顯示不準確和斷層。浮球卡澀的故障相對罕見，浮球下部的形狀不應與氣缸排污口的結構一致，以防止浮球下部卡澀時堵塞底部排污口。
