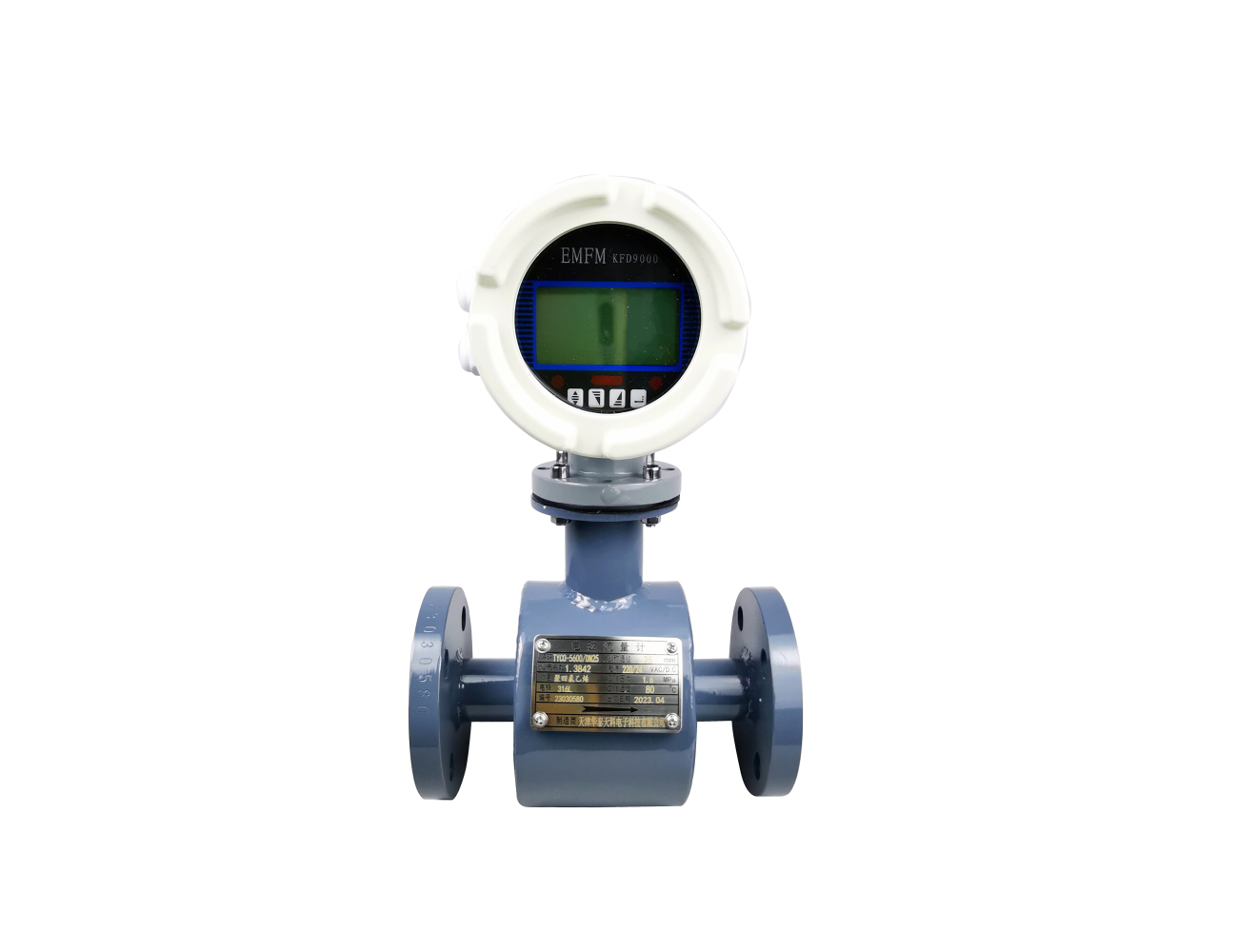

電磁流量計是一種常見的流量測量儀表，主要由電磁電路、測量管段、控制儀表和轉換器等部分組成。在使用中安裝至被測管路中，通過讓被測流體流經測量管段來測量流量數據并由控制儀表顯示或輸出信號。 電磁流量計主要應用電磁感應原理進行流量數據測量。簡單來說，被測流體具有一定帶電性，相當于流體在管道內充當電流載體作用。然后與測量管段內放有磁鐵并形成磁場。當可導電的流體流經磁場時便形成電流切割磁感線效果，使得流體內形成電勢差。在管段兩側與磁場磁感線垂直的位置放置電極便可感應到這種電勢差。流體流速越大，單位時間內切割磁場的導體也就越大，電勢差也就越大，由此便可測得流量數據。 公稱口徑：DN10-DN2000(管段式);DN300-DN2000(插入式) 襯里材質：聚氨酯;氯丁橡膠;PTFE;PFA 電極材質：316L;哈C;鈦;鉭;鉑金 安裝方式：螺紋安裝;法蘭安裝;卡箍安裝(衛生型) 工作溫度：-40~120°C 工作壓力：≤25MPa 電源：24VDC;220VAC;3.6V鋰電池 精度：±0.25%;±0.5%;±1.0%F.S 輸出信號：4-20mA;脈沖輸出 通訊：HART協議;RS485 防爆等級：Exd[ia]II CT6 1. 合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性; 2. 轉換器可與傳感器組成一體型或分離型; 3. 流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量;可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART; 4. 測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。 5. 測量管道內無阻流件，因此沒有附加的壓力損失;測量管道內無可動部件，因此傳感器損耗小。 6. 雙向測量系統，可測正向流量、反向流量。 |
